Изделия огнеупорные стопорные для разливки стали из ковша

Изделия огнеупорные стопорные применяются при стопорной разливке стали из ковша

Технические характеристики

	Норма для марки
	Стопорные трубки
	ШСТ-32	ШСТ-35	МЛСТ-63	МКСТ-73	МКСТТ-73	МКБСТ-75
	ГОСТ Р 53066-2008
Массовая доля, %: Al₂O₃, не менее Fe₂O₃, не более	32 -	35 -	63 1,3	73 1,1	73 1,5	75 2,2
Огнеупорность, °C, не ниже	1690	1710	-	-	-	-
Открытая пористость, %, в пределах: - полусухого прессования - пластического формирования	15-26 19-26		16-21 -	16-20 -	не более 24 -	17-22 -
Остаточные изменения размеров при нагреве, %, не более при температуре: 1350 °C 1400 °C	0,3 -		- 0,1	- 0,1	- 0,3	- 0,1
Термостойкость, число теплосмен, не менее	1		2	2	3	2

	Норма для марки
	Стопорный гнездовой кирпич
	ШСГ-32	МЛСГ-62
	ГОСТ Р 53066-2008
Массовая доля, %:
Al₂O₃, не менее	32	свыше 62
Fe₂O₃, не более	-	1,5
Огнеупорность, °C, не ниже	1690	-
Открытая пористость, %, не более	23	24
Предел прочности при сжатии, Н/мм², не менее	15	25
Температура начала размягчения, °C, не ниже	-	1450
Остаточное изменение размеров при температуре 1500°C, не более	-	0,4

	Норма для марки
	Стопорные пробки
	ШСП-32	МКСП-72
	ГОСТ Р 53066-2008	Технические требования
Массовая доля, %: Al₂O₃, не менее Fe₂O₃ не более	32 -	свыше 72 1,2
Огнеупорность, °C, не ниже	1690	-
Открытая пористость, %, в пределах: - полусухое прессование - пластическое формирование	15-20 18-23	не более 22
Температура начала размягчения, °C, не ниже - полусухое прессование - пластическое формирование	1320 1350	- -
Термостойкость, число теплосмен, не менее	1	1

	Норма для марки
	Стопорный стакан
	ШСС-32	МЛСС-62
	ГОСТ Р 53066-2008
Массовая доля, %: Al₂O₃, не менее Fe₂O₃, не более	32 -	свыше 62 1,5
Огнеупорность, °C, не ниже	1690	-
Открытая пористость, %, не более	22	24
Температура начала размягчения, °C, не ниже	1350	-

Предельные отклонения размеров изделий

Размеры	Предельное отклонение размеров
	Трубки		Пробки		Стакана		Вкладыша	Гнездового кирпича
	мм	%	мм	%	мм	%	мм	мм	%
Диаметр изделия, мм:
- полусухого формования:
до 50 включительно	±1	-	±1	-	±1	-	±1	-	-
свыше 50 до 100 включительно	±2	-	±2	-	±2	-	±1	-	-
свыше 100	-	±2	-	±2	±2	-	-	±2	-
- пластического формирования:
до 50 включительно	±2	-	±1	-	±1	-	±1	-	-
свыше 50 до 100 включительно	±2	-	±2	-	±2	-	±1	-	-
свыше 100	-	±2	-	±2	-	±2	-	-	±2
Диаметр буртика и паза	±1	-	±1	-	-	-	-	-	-
Высота буртика (h)	±1	-	±1	-	-	-	-	-	-
Глубина паза (h1)	±1	-	-	-	±1	-	-	±1	-
Высота гнезда под вкладыш (h) у стакана номеров 25-30, 33, 34	-	-	-	-	±2	-	-	-	-

Высота (h) и ширина (b), мм
До 100 включительно	-	-	-	-	-	-	+1, -2	-	±2
Свыше 100 до 200 включительно	-	±3	-	±3	±5	-	-	-	±2
Свыше 200	-	±3	-	±3	±6	-	-	-	±2

Форма и размеры

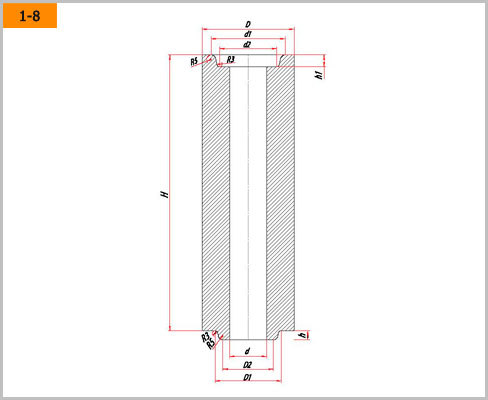

Стопорная трубка

Номер изделия	Группы изделия	Размеры, мм									В сочетании с пробками
		H	h	h₁	D	D₁	D₂	d	d₁	d₂
1	шамотные, муллитовые, муллитокорундовые	300	10	13	100	67	63	40	72	67	9
2		300	14	17	125	81	75	48	86	79	10
3		300	18	21	140	94	88	54	100	93	11
4		300	18	21	160	106	100	60	111	104	12
5		300	23	26	180	125	115	64	129	119	13
6		300	23	34	180	125	115	64	129	115	13
7		270	23	26	200	125	115	64	129	119	14
8		270	23	34	200	125	115	64	129	115	14

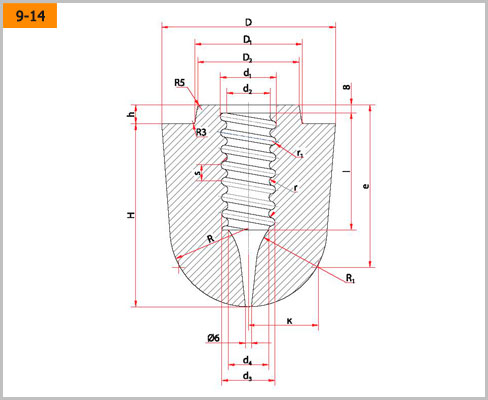

Стопорная пробка

Номер изделия	Размеры, мм
	H	h	D	D₁	D₂	d₁	d₂	d₃	d₄	l	S	r	r₁	R	R₁	e	k
9	125	10	100	67	63	34	24	32	22	72	12	2.8	2.6	47.5	27	97	31
10	140	14	125	81	75	40	30	38	28	91	12	2.8	2.6	57.5	45	126	51
11	160	18	140	94	88	48	36	46	34	100	16	3.7	3.6	67.5	54	140	60
12	180	18	160	106	100	55	43	52	40	115	16	3.7	3.6	77.5	62	160	69
13	200	23	180	125	115	55	43	52	40	120	16	3.7	3.6	77.5	62	166	69
14	200	23	200	125	115	55	43	52	40	120	16	3.7	3.6	77.5	62	166	69

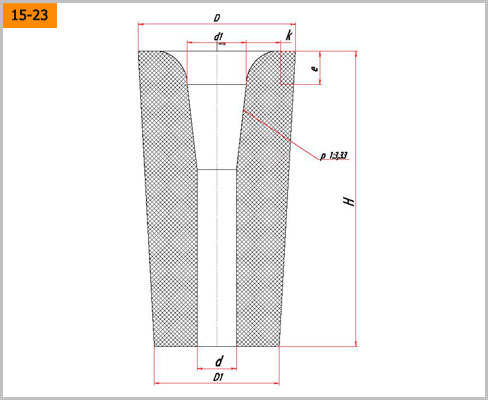

Стаканы

Номер изделия	Группы изделия	Размеры, мм								В сочетании с пробками №
		H	D	D₁	d	d₁	r	e	k
15	шамотные, муллитовые	140	140	112	24		35	34	60	9
					26
					28
					30
					32	50
					35
					40
					45
					50	52
16	шамотные, муллитовые	240	160	120	20	65	35	34	67	11
					22
					24
					26
					28
					30
					35
					40
					45
					50
					55
					60
					70	72
17	шамотные, муллитовые	300	160	127	25	60	35	34	65	10, 11
					30
					35
					40
					45
					50
					55
					60	62
					70	72
18	шамотные, муллитовые	360	160	120	30	65	40	37	72	11
					35
					40
					45
					50
					55
					60
					70	72
19	шамотные, муллитовые	140	140	112	30	58	35	34	64	10
					35
					40
					45
					50
					60	62
20	шамотные, муллитовые	300	160	127	30	68	35	34	69	10, 11
					35
					40
					45
					50
					55
					60
					65
					70	72
21	шамотные, муллитовые	360	160	120	30	68	55	51	88	12, 13, 14
					35
					40
					45
					50
					55
					60
					65
					70	72
22	шамотные, муллитовые	240	180	140	30	71	50	46	85	11
					35
					40
					45
					50
					55
					60
					65
					70	72
23	шамотные, муллитовые	370	210	146	30	67	90	86	120	12, 13, 14
					35
					40
					45
					50
					55
					60
					70	82	65	64	105
					80	82	65	64	105
					90	102	54	54	105
					100	102	54	54	105

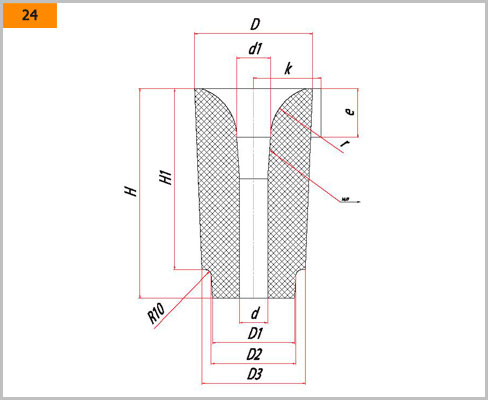

Номер изделия	Группы изделия	Размеры, мм											В сочетании с пробками №
		H	H₁	D	D₁	D₂	D₃	d	d₁	r	e	k
24	шамотные, муллитовые	370	320	210	146	152	180	30					12, 13, 14
								35
								40
								45
								50
								55	67	90	86	120
								60	67	90	86	120
								70	82	65	4	105
								80	82	65	4	105
								90	102	54	54	105
								100	102	54	54	105

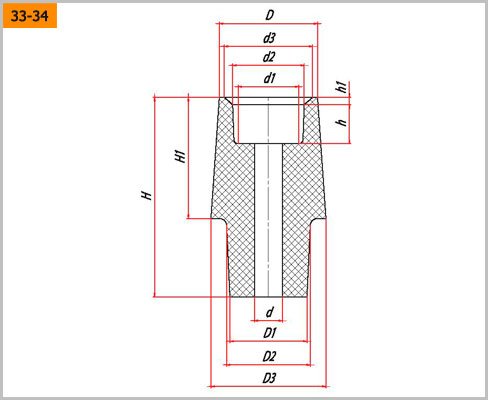

Номер изделия	Группы изделия	Размеры, мм												В сочетании
		H	H₁	h	h₁	D	D₁	D₂	D₃	d	d₁	d₂	d₃	с пробками №	с вклыдышами №
33 34	шамотные, муллитовые	280 360	170 250	65	8	140	110	120	164 175	30	98	102	126	10, 11	36 35
										35
										40
										45
										50
										55
										60

Номер изделия	Группы изделия	Размеры, мм									В сочетании
		H	h	h₁	D	D₁	d	d₁	d₂	d₃	с вкладышами №	с пробками №
25	шамотные, муллитовые	200	60	8	125	95	30 35 40	75	80	106	35	9
26	шамотные, муллитовые	140	60	8	140	112	30 35 40	75	80	106	35	9
27 28	шамотные, муллитовые	240 300	65	12	160	120 127	25 30 35 40 45 50 55 60	98	102	140	36	10, 11
29 30	шамотные, муллитовые	360 240	65	12	160 180	120 140	30 35 40 45 50 55 60	98	102	140	36	10, 11

Гнездовой кирпич

Номер изделия	Группы изделия	Размеры, мм						применение co стаканами №
		B	H	h₁	d	d₁	d₂
37	шамотные, муллитовые	250	100	30	190	129	119	25
38		250	120	30	190	144	126	15, 19, 26
39		250	120	30	225	184	169	22, 30
40		300	150	40	240	184	166	22, 30
41		300	150	40	240	164	146	16, 27
42		300	150	40	240	164	152	17, 18, 20, 21, 28, 29
43		360	150	60	300	215	200	23
44		360	150	60	300	215	206	24
49		300	150	40	220	144	159	33, 34
