Изделия огнеупорные для сифонной разливки стали

Изделия огнеупорные для сифонной разливки стали применяются при сифонной разливке стали

Технические характеристики

 Норма для марки
  ШC-28 ШC-32 МЛС-67
ГОСТ 11586-2005 с изм.1

Массовая доля, %:


Al2O3, не менее 28 32 67
Fe2O3, не более - - 1,5
Огнеупорность, °C, не ниже 1670** 1690 1750
Открытая пористость, %,
в пределах
не более
15-26*
-
15-24
-
-
23
Остаточные изменения размеров при нагреве, %, не более при температуре 1350 °C 0,5** 0,4 -

Термическая стойкость центровой, пролетной и концевой сифонных трубок, теплосмены (нагрев до 800 °C, охлаждение на воздухе), теплосмен, не менее

 1 1 3

* Для изделий марки ШС-28 пластического способа производства допускается открытая пористость не более 28%.

** Для изделий марки ШС-28 по соглашению сторон допускаются нормы:

- огнеупорность - не ниже 1650 °С,

- остаточные изменения размеров при нагреве - не более 1,0%


Воронки

Номер изделияРазмеры, мм
   H H1 h D D1 D2 D3  D4  d
1 200 25 15 120  95 90  225  270  70
2 300 25 15 140 110 105 245 295 80
3 300 25 15 150 120 115 270 320 90
4 300 25 15 160 130 125 270 320 100
5 250 25 21 180 150 140 280 340 100

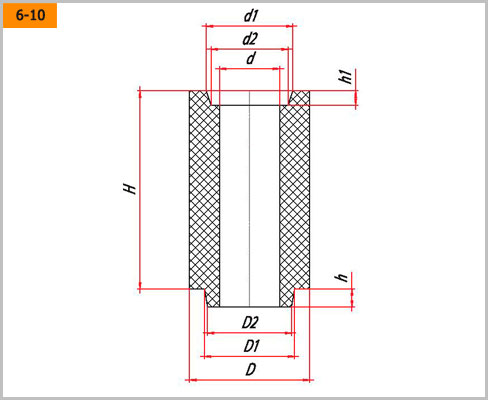

Трубки центровые

Номер изделияРазмеры, мм
   H h h1 D D1 D2 d  d1  d2
6 300 15 12 120  95  90  70  101  96
250
7 300 15 12 140 110 105 80 116 111
250
8 300 15 12 150 120 115 90 126 121
250
9 300 15 12 160 130 125 100 136 131
250
190
10 300 21 18 180 150 140 120 156 146
250 100


Трубки центровые с двумя лазами

Номер изделияРазмеры, мм
   H h h1 D d d1 d2  d3  d4
11 150 18 12 180  80  116  111  146  136
12 150 18 12 180 90 126 121 151 141
13 150 18 12 190 100 136 131 156 146
14 150 18 18 190 100 156 146 156 146

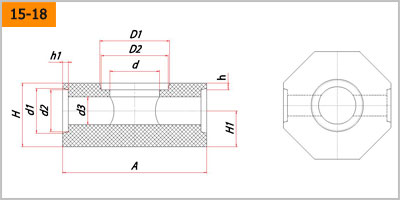

Звездочки двухходовые с пазом

Номер изделияРазмеры, мм
   A H H1 h h1 D1 D2  d  d1  d2 d3
15 210 95 55 12  8  101  96  70  65  60

35, 40
16 210 95 55 12 8 116 111 80 65 60 35, 40
17 210 95 55 12 8 126 121 90 65 60 35, 40
18 260 115 65 12 10 126 121 90 81 76 50


Звездочки прямоугольные четырехходовые с пазом

Номер изделияРазмеры, мм
   A H H1 h h1 D1 D2  d  d1  d2 d3
30 210 95 55 12  8  101  96  70  65  60 35, 40
31 210 95 55 12 8 116 111 80 65 60 35, 40
32 210 95 55 12 8 126 121 90 65 60 35, 40
33 260 115 65 12 10 126 121 90 81 76 50
35 260 115 65 12 10 136 131 100 81 76 50
36 260 135 75 12 18 136 131 100 100 94 60

Примечание - по соглашению сторон допускается изготовление звездочек №36 в виде неравносторонних восьмиугольных призм, у которых грани с выходным отверстием имеют в основании размер 120 мм.

Звездочки четырехходовые прямоугольные с буртиком

Номер изделияРазмеры, мм
   A H H1 h h1 D1 D2  d  d1  d2 d3
38 210 95 55 21 8 140 130 80 65 60 30, 40
39 210 95 55 21 8 145 135 90 65 60 35, 40
40 260 115 65 21 10 145 135 90 81 76 50
41 210 115 65 21 10 150 140 100 81 76 50
43 260 135 75 21 18 150 140 100 100 94 60

Примечание – по соглашению сторон допускается изготовление звездочек №41 и №43 в виде неравносторонних восьмиугольных призм, у которых грани с выходным отверстием имеют в основании следующие размеры : у звездочки №41 – 100 мм, №43 – 120 мм.

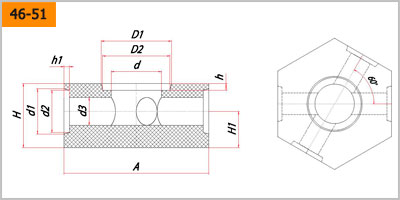

Звездочки четырехходовые косоугольные с пазом

Номер изделияРазмеры, мм
   A H H1 h h1 D1 D2  d  d1  d2 d3
46 210 95 55 12  8  116  111  80  65  60 35, 40
47 210 95 55 12 8 126 121 90 65 60 35, 40
49 210 115 65 12 10 136 131 100 81 76 50
51 260 135 75 12 18 136 131 100 100 94 60

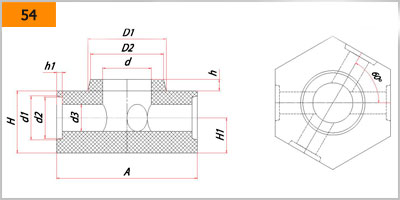

Звездочки четырехходовые косоугольные с буртиком

Номер изделияРазмеры, мм
   A H H1 h h1 D1 D2  d  d1  d2 d3
54 210 95 55 21 8 145 135 90 65 60 35, 40

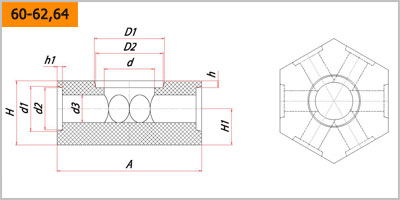

Звездочки шестиходовые с пазом

Номер изделияРазмеры, мм
   A H H1 h h1 D1 D2  d  d1  d2 d3
60 210 95 55 12  8  116  111  80  65  60 35, 40
61 210 95 55 12 8 126 121 90 65 60 35, 40
62 260 115 65 12 10 126 121 90 81 76 40, 50
64 260 115 65 12 10 136 131 100 81 76 50


Звездочки восьмиходовые с пазом

Номер изделияРазмеры, мм
   A H H1 h h1 D1 D2  d  d1  d2 d3
65 210 95 55 12  8  116  111  80  65  60 35, 40
66 210 95 55 12 8 126 121 90 65 60 35, 40
67 210 115 65 12 8 136 131 100 65 60 40
68 260 115 65 12 8 136 131 100 65 60 35, 40

 Примечание – по соглашению сторон допускается изготовить восьмиходовые звездочки с двумя заглушенными отверстиями

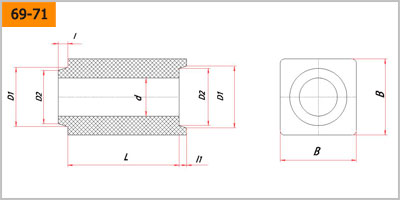

Трубки сифонные пролетные

Номер изделияРазмеры, мм
   B D1 D2 d d1 d2 L  l  l1
69 80 62 56

35

40

 65  60

125

150

175

200

225

250

275

300

 10  8
70 100 78 72 50 81 76

150

185

200

250

300

 12 10
71 120 94 88 60 100 94

150

170

200

250

300

 21 18

Скошенные пролетные сифонные трубки

Номер изделияРазмеры, мм
   B D1 D2 d L  l  l1
72 80 62 56  40

250

300

 10 8

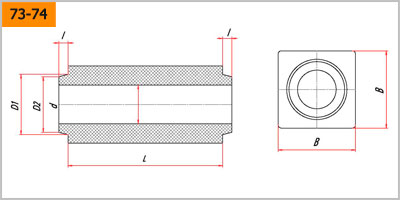

Пролетные сифонные трубки с двумя буртиками

Номер изделияРазмеры, мм
   B D1 D2  d  L  l
73 100 78 72 50

200

250

300

 12
74 120 94 88 60

170

200

250

300

 21

Трубки сифонные угловые

Номер изделияРазмеры, мм
   B d d1 d2 L L1 l1  α
81 80

35

40

 65 60 100 100 8 135о
82 100

50

 81 76 100 100 10 135о
83 120

60

 100 94 100 100 18

120о

135о

150о

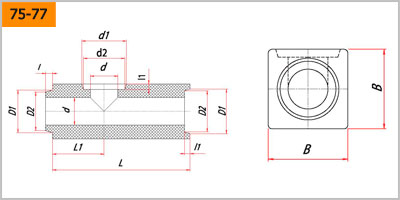

Трубки сифонные пролетные с боковым отверстием

Номер изделияРазмеры, мм
   B D D1 d d1 d3 L  L1  l l1
75 80 62 56

35

40

 65 60

150

200

250

300

 75 10 8
76 100 78 72 50 81 76

150

200

250

300

 75 12 10
77 120 94 88 60 100 94

150

200

250

300

 75 21 18

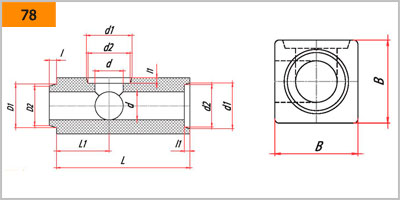

Пролетная сифонная трубка с двумя боковыми отверстиями

Номер изделияРазмеры, мм
   B D D1 d d1 d2 L  L1  l l1
78 80 62 56

35

40

 65  60

150

200

260

300

 75 10  8

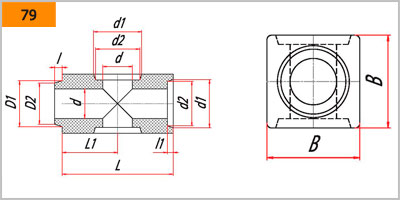

Пролетная сифонная трубка с двумя боковыми отверстиями на противоположных гранях

Номер изделияРазмеры, мм
   B D D1 d d1 d2 L  L1  l l1
79 80 62 56

35

40

 65  60

150

300

 75  10 8

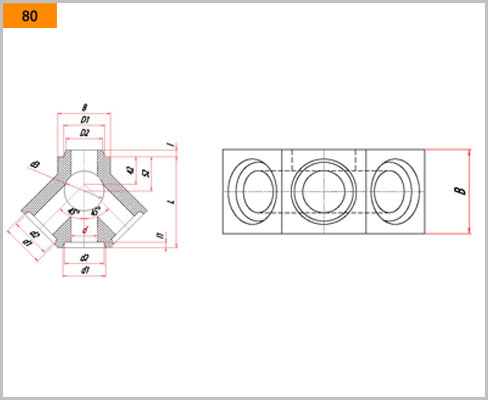

Трубка сифонная тройниковая

Номер изделияРазмеры, мм
   B D1 D2 d d1 d2 d3  L  l l1
80 80 62 56

35

40

 65 60 60 138 10 8

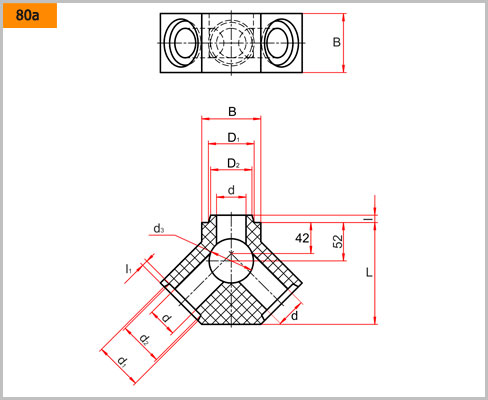

Трубка сифонная двойниковая
80a 80 62 56 40 65 60 60 138 10 8

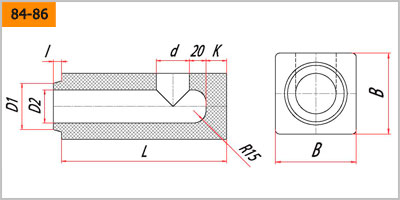

Трубки сифонные концевые

Номер изделияРазмеры, мм
   B D1 D2 d L  l K
84 80 62 56

35

40

150

175

200

250

300

 10 25
85 100 78 72 50

150

175

200

250

300

 12 30
86 120 94 88



60

150

160

175

200

 21 40

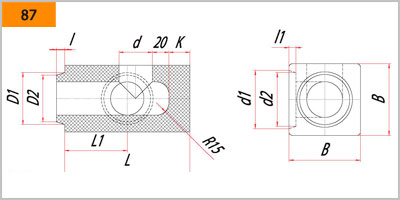

Трубка сифонная концевая с боковым отверстием

Номер изделияРазмеры, мм
   B D1 D2 d d1 d2 L L1  l l1 K
87 80 62 56

35

40

 65 60

150

300

 75 10 8 25

Стаканчик для изложниц

Номер изделияРазмеры, мм
   H D D1 d d1
88 110 90 105

40

50

 60
89 140 95 112 50 65
90 220 115 135

50

60

 70

Воронка промежуточная

Номер изделияРазмеры, мм
   H H1 D D1 D2 d d1
91 300 100 160 320 260 95 114

Стаканчик для промежуточных воронок

Номер изделияРазмеры, мм
   H d d1   d2
92 100

24

26

28

30

35

40

45

50

 93

 112

Вкладыш глухой

Номер изделияРазмеры, мм
   H D D1
93 110 90 105
